Mạ kẽm nhúng nóng sắt thép Bình Dương là giải pháp xử lý bề mặt tối ưu giúp ngăn ngừa tình trạng gỉ sét, oxy hóa và kéo dài tuổi thọ kết cấu lên đến 50 năm. Khi đầu tư các công trình nhà xưởng hay hạ tầng giao thông, việc chọn dịch vụ gia công đạt chuẩn tại Thép VinaSteel sẽ đảm bảo hiệu quả kinh tế và chất lượng vượt trội.
Bể mạ kẽm nhúng nóng tiêu chuẩn ISO 1461
Gia Công Mạ Kẽm Nhúng Nóng Sắt Thép – Thép VinaSteel
Thép VinaSteel chuyên cung cấp dịch vụ mạ kẽm nhúng nóng chất lượng cao, lớp mạ bám dính chắc chắn, đáp ứng tiêu chuẩn ASTM A123 cho công trình công nghiệp và dân dụng tại Bình Dương.
Mạ kẽm nhúng nóng sắt thép Bình Dương là gì? Tổng quan và những khái niệm cốt lõi
Mạ kẽm nhúng nóng sắt thép Bình Dương là quá trình phủ một lớp kẽm bảo vệ lên bề mặt kết cấu sắt hoặc thép bằng cách nhúng hoàn toàn sản phẩm vào bể kẽm nóng chảy ở nhiệt độ khoảng 445°C – 455°C. Công nghệ này tạo ra một lớp liên kết kim loại giữa kẽm và thép, mang lại khả năng chống ăn mòn hóa học và cơ học cực kỳ bền vững trong các môi trường khắc nghiệt.
Trong quá trình nhúng nóng, phản ứng hóa học giữa kẽm lỏng và sắt trong thép tạo ra các lớp hợp kim kẽm – sắt có độ cứng vượt trội, bề mặt ngoài cùng là kẽm nguyên chất dẻo dai. Nhờ cơ chế bảo vệ kép (bao bọc vật lý và bảo vệ catot điện hóa), ngay cả khi bề mặt bị xước nhẹ, lớp kẽm xung quanh vẫn tự hy sinh để bảo vệ lõi thép bên trong không bị gỉ sét.

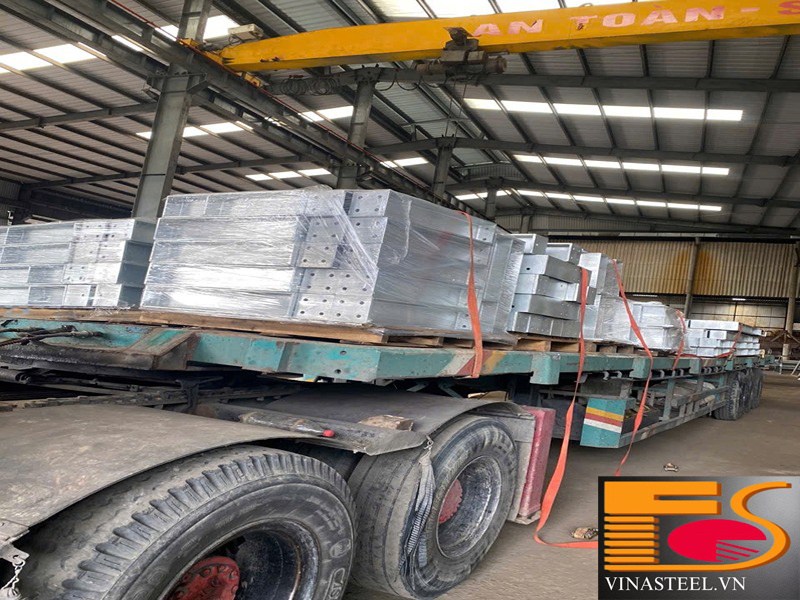

Sắt thép được đẹp và bền hơn khi được mạ kẽm nhúng nóng
- Lớp phủ hợp kim kẽm – sắt bám dính vĩnh cửu, không gỉ tróc như các phương pháp sơn phủ thông thường.
- Bao phủ toàn diện mọi ngóc ngách, góc cạnh, lỗ rỗng bên trong và bên ngoài của chi tiết kết cấu thép.
- Tăng khả năng chống va đập cơ học trong quá trình vận chuyển, bốc xếp và lắp dựng tại công trường.
- Tiêu chuẩn độ dày lớp mạ kiểm soát nghiêm ngặt theo ASTM A123/A123M, ISO 1461 hoặc TCVN 5408.
Tại sao mạ kẽm nhúng nóng sắt thép Bình Dương lại quan trọng? Lợi ích không thể bỏ qua
Bình Dương là thủ phủ công nghiệp của miền Nam với hàng loạt khu công nghiệp lớn, môi trường chứa nhiều khí thải hóa chất, hơi ẩm và nhiệt độ cao. Việc sử dụng kết cấu thép chưa qua xử lý bề mặt chuẩn sẽ khiến công trình nhanh chóng gỉ sét, giảm khả năng chịu lực đến 30% chỉ sau vài năm vận hành.
Khả năng chống ăn mòn vượt trội trong môi trường công nghiệp Bình Dương
Bề mặt mạ kẽm nhúng nóng ngăn chặn hoàn toàn sự tiếp xúc của oxy, hơi nước và các tác nhân hóa chất vi khí hậu công nghiệp. Ngay cả trong điều kiện mưa axit nhẹ hay khu vực tiếp xúc trực tiếp với hóa chất, lớp kẽm vẫn duy trì độ bền vững chắc mà không bị ăn mòn rỗ.
Gia tăng tuổi thọ công trình lên từ 20 đến 50 năm
Theo nghiên cứu thực nghiệm, tốc độ ăn mòn của lớp kẽm trong môi trường công nghiệp trung bình chỉ khoảng 1.1 – 2.1 µm/năm. Với độ dày lớp mạ chuẩn từ 65 – 85 µm, công trình kết cấu thép có thể đạt độ bền vận hành liên tục từ 20% đến 50% thời gian hoạt động mà không bị xuống cấp nghiêm trọng.
Tiết kiệm tối đa chi phí bảo dưỡng và thay thế dài hạn
Mặc dù chi phí đầu tư ban đầu cho mạ kẽm nhúng nóng cao hơn so với sơn chống gỉ thông thường, nhưng lợi ích kinh tế dài hạn lại rất rõ rệt. Công trình không cần sơn lại định kỳ 3 – 5 năm/lần, giảm 80% chi phí bảo trì và tránh việc dừng sản xuất để sửa chữa kết cấu nhà xưởng.
Đơn vị uy tín mạ kẽm nhúng nóng sắt thép tại Bình Dương

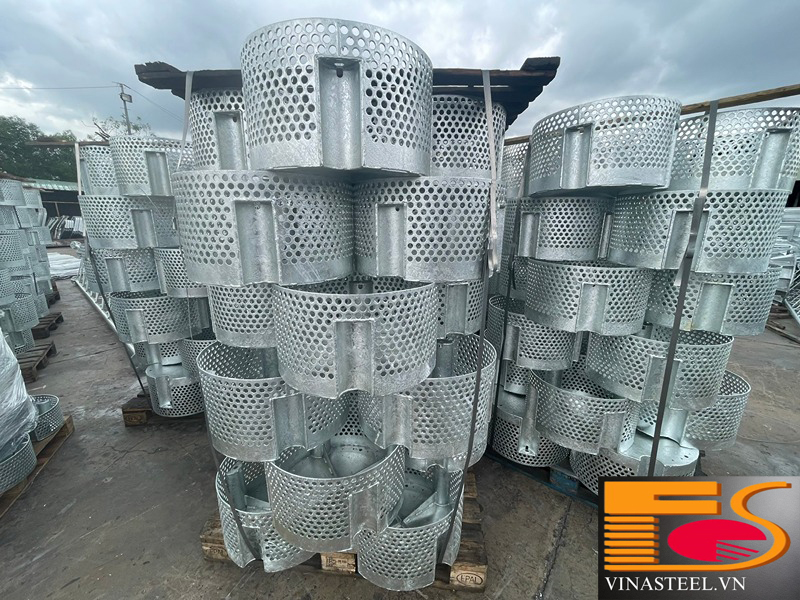

Xưởng Gia Công Mạ Kẽm Nhúng Nóng VinaSteel Tại Bình Dương
VinaSteel sở hữu hệ thống bể mạ dung tích lớn, công nghệ hiện đại, chuyên gia công thép hình, thép ống, thép tấm và gia công mạ kẽm theo yêu cầu bản vẽ công trình.
Phân tích chi tiết quy trình mạ kẽm nhúng nóng sắt thép tiêu chuẩn kỹ thuật
Để tạo nên một lớp mạ bền đẹp và đạt chuẩn kỹ thuật, Quy trình mạ kẽm nhúng nóng tại Thép VinaSteel được thực hiện nghiêm ngặt qua 5 bước liên hoàn, đảm bảo kiểm soát chính xác thời gian và nhiệt độ.
| Bước thực hiện | Dung dịch / Thiết bị | Thông số kỹ thuật tiêu chuẩn | Tác dụng kỹ thuật cốt lõi |
|---|---|---|---|
| 1. Tẩy dầu mỡ | Dung dịch kiềm hoặc dung môi | Nhiệt độ 50°C – 65°C, ngâm 10 – 15 phút | Loại bỏ hoàn toàn vết dầu nhớt, mỡ bôi trơn gia công |
| 2. Tẩy gỉ axit | Dung dịch Axit HCl (12% – 15%) | Nhiệt độ môi trường, ngâm 20 – 45 phút | Tẩy sạch gỉ sét, vảy xỉ hàn và oxit sắt bề mặt |
| 3. Trợ dung & Sấy | ZnCl2.2NH4Cl (Amoni Clorua) | Nhiệt độ 60°C – 80°C, sấy khô ở 100°C – 120°C | Chống oxy hóa trở lại và tăng khả năng bám dính kẽm |
| 4. Nhúng kẽm nóng | Bể kẽm nguyên chất 99.99% | Nhiệt độ 445°C – 455°C, thời gian nhúng 3 – 7 phút | Tạo phản ứng hợp kim kẽm – sắt bền vững tuyệt đối |
| 5. Làm nguội & Thụ động | Bể nước mát / Dung dịch Chromate | Thời gian làm nguội 2 – 5 phút | Định hình bề mặt mạ, chống mốc kẽm trắng (White Rust) |
Tẩy dầu mỡ và tẩy gỉ bề mặt bằng dung dịch axit
Sắt thép nguyên liệu được ngâm vào bể tẩy dầu kiềm để làm sạch mỡ bôi trơn từ quá trình cán tạo hình. Sau đó, sản phẩm được chuyển sang bể axit clohydric (HCl) để đánh tan toàn bộ vết gỉ sét. Việc rửa sạch bằng nước giữa các bể dung dịch là bắt buộc để tránh kéo theo hóa chất làm bẩn bể mạ.
Nhúng trợ dung và sấy khô trước khi nhúng kẽm
Trợ dung bằng dung dịch muối kẽm amoni clorua giúp làm sạch triệt để lớp oxit vi mô còn sót lại, đồng thời tạo lớp màng bảo vệ ngăn thép bị oxy hóa trong không khí. Tiếp theo, chi tiết thép được đưa vào lò sấy khô để loại bỏ hoàn toàn nước, tránh hiện tượng nổ kẽm nguy hiểm khi nhúng vào bể kẽm nóng chảy.
Nhúng kẽm nóng chảy ở 445°C – 455°C và làm nguội
Sản phẩm được thả chậm vào bể kẽm nóng chảy đạt độ tinh khiết 99.99%. Phản ứng khuếch tán giữa sắt và kẽm diễn ra nhanh chóng, tạo thành các lớp hợp kim Fe-Zn có độ cứng cao hơn cả thép nền. Sau khi vớt ra khỏi bể mạ, xỉ kẽm được gạt sạch khỏi bề mặt và chi tiết được làm nguội nhanh qua bể thụ động chromate.
Đơn vị uy tín mạ kẽm nhúng nóng sắt thép tại Bình Dương
Hướng dẫn kiểm tra chất lượng lớp mạ kẽm nhúng nóng từng bước cho kỹ sư công trình
Để đảm bảo kết cấu thép sau khi mạ kẽm đạt yêu cầu kỹ thuật nghiệm thu dự án, kỹ sư giám sát và thợ thi công bắt buộc tuân thủ quy trình kiểm tra chuẩn gồm 4 bước hành động cụ thể sau:
- Bước 1: Kiểm tra ngoại quan bề mặt. Quan sát trực tiếp bằng mắt thường toàn bộ bề mặt mạ kẽm. Lớp mạ phải liên tục, đồng màu, không có rỗ khí, không đọng vệt kẽm lớn quá 2 mm và không rạn nứt.
- Bước 2: Đo độ dày lớp mạ kẽm bằng máy đo từ tính. Sử dụng máy đo độ dày lớp phủ điện tử (đã hiệu chuẩn). Đo tối thiểu 5 điểm trên mỗi cấu kiện. Lớp mạ cho thép dày trên 6 mm phải đạt trung bình tối thiểu 85 µm theo tiêu chuẩn ASTM A123.
- Bước 3: Thử nghiệm độ bám dính của lớp mạ. Dùng dao thử độ bám dính kẻ các đường vát nghiêng 45 độ trên bề mặt mạ kẽm. Lớp kẽm không được bong tróc từng mảng lớn ra khỏi bề mặt thép nền.
- Bước 4: Đối chiếu chứng chỉ xuất xưởng. Kiểm tra chứng chỉ CO/CQ do đơn vị gia công mạ kẽm cấp, đối chiếu mã lô hàng và tiêu chuẩn kỹ thuật cam kết trong hợp đồng.
Giá mạ kẽm nhúng nóng sắt thép tại Bình Dương được tính như thế nào?
Chi phí dịch vụ mạ kẽm nhúng nóng sắt thép tại Bình Dương không cố định mà được tính theo đơn giá kilogram (đ/kg) dựa trên các yếu tố cấu thành chi tiết sau:
| Yếu tố ảnh hưởng giá | Đặc điểm cấu kiện | Tác động đến chi phí mạ |
|---|---|---|
| Chủng loại kết cấu | Thép hình (I, U, V, H), Thép ống, Thép hộp, Thép tấm, Lưới thép | Thép hộp/ống và kết cấu cồng kềnh tiêu tốn diện tích bể mạ nên đơn giá cao hơn thép thanh rắn. |
| Độ dày vật liệu | Thép mỏng dưới 2 mm vs Thép dày trên 6 mm | Thép mỏng ăn ít kẽm theo trọng lượng nhưng tốn diện tích, đơn giá đ/kg cao hơn thép tấm dày. |
| Độ dày lớp mạ kẽm | Chuẩn 50 µm, 65 µm, 85 µm hoặc trên 100 µm theo yêu cầu đặc biệt | Lớp mạ càng dày đòi hỏi ngâm bể lâu hơn và tốn nhiều kẽm nguyên liệu hơn. |
| Khối lượng đơn hàng | Đơn hàng nhỏ lẻ dưới 1 tấn vs Đơn hàng dự án lớn trên 50 tấn | Đơn hàng khối lượng lớn luôn nhận chiết khấu ưu đãi từ 10% đến 20% đơn giá gia công. |
Giá mạ kẽm nhúng nóng sắt thép tại Bình Dương
Bảng giá mạ kẽm nhúng nóng tại HCM và Bình Dương mới nhất
Những sai lầm cần tránh khi mạ kẽm nhúng nóng sắt thép? Lời khuyên từ chuyên gia Thép VinaSteel
Trong quá trình thiết kế và chuẩn bị gia công mạ kẽm nhúng nóng, nhiều đơn vị thi công thường mắc phải các sai lầm kỹ thuật dẫn đến hỏng cấu kiện hoặc làm giảm chất lượng lớp mạ. Dưới đây là các lưu ý quan trọng từ chuyên gia VinaSteel:
- Không khoan lỗ thoát khí và thoát kẽm trên kết cấu kín: Các khối thép hộp hoặc bình chứa kín khi nhúng vào bể kẽm 450°C sẽ bị biến dạng hoặc gây nổ do áp suất khí bên trong gia tăng. Giải pháp: Khoan lỗ thoát khí ở vị trí góc chéo cấu kiện theo đúng tiêu chuẩn thiết kế mạ kẽm.
- Sử dụng thép có hàm lượng Silicon và Phospho bất thường (Hiệu ứng Sandelin): Thép chứa 0.04% – 0.12% Si hoặc >0.25% Si phản ứng với kẽm rất mạnh, khiến lớp mạ bị xám mờ, dày bất thường và dễ giòn tróc. Giải pháp: Lựa chọn mác thép tiêu chuẩn SS400, Q235, A36 có thành phần hóa học ổn định.
- Hàn kín dính vảy xỉ hàn trước khi mạ: Xỉ hàn không bị tẩy sạch trong dung dịch axit, gây ra hiện tượng đốm đen không ăn kẽm sau khi vớt khỏi bể. Giải pháp: Đập sạch xỉ hàn và mài phẳng đường hàn trước khi chuyển sang khâu gia công mạ kẽm.
Câu hỏi thường gặp về mạ kẽm nhúng nóng sắt thép (FAQs)
Mạ kẽm nhúng nóng và xi mạ kẽm điện phân khác nhau như thế nào?
Mạ kẽm nhúng nóng nhúng thép vào bể kẽm nóng chảy tạo lớp mạ dày 65 – 85 µm bảo vệ cả trong lẫn ngoài. Xi mạ điện phân dùng dòng điện kết tủa kẽm tạo lớp mạ mỏng 15 – 20 µm chỉ phủ mặt ngoài, chịu đựng kém hơn trong môi trường ngoài trời.
Thép mạ kẽm nhúng nóng có cần sơn thêm lớp sơn phủ bảo vệ không?
Lớp mạ kẽm nhúng nóng đã đủ khả năng chống ăn mòn 20 – 50 năm. Tuy nhiên, nếu công trình yêu cầu tính thẩm mỹ theo màu sắc thương hiệu hoặc đặt trong môi trường hóa chất nồng độ cao, bạn có thể sơn bổ sung hệ sơn Duplex chuyên dụng.
Thời gian gia công mạ kẽm nhúng nóng cho một đơn hàng mất bao lâu?
Thời gian xử lý trung bình từ 1 – 3 ngày làm việc tùy thuộc vào khối lượng đơn hàng và khối lượng kết cấu. Tại Thép VinaSteel, chúng tôi cam kết tiến độ giao hàng nhanh trong 24 giờ cho các đơn hàng gấp dự án.
Làm sao để biết lớp mạ kẽm đạt tiêu chuẩn ASTM A123?
Lớp mạ đạt chuẩn ASTM A123 khi đo máy đạt độ dày trung bình 85 µm cho thép dày >6 mm, bề mặt phủ liên tục không bong tróc, bám dính chắc chắn và có đầy đủ chứng chỉ kiểm định xuất xưởng từ nhà máy.
VinaSteel chuyên mạ kẽm nhúng nóng tại Bình Dương uy tín, chuyên nghiệp
Dịch Vụ Mạ Kẽm Nhúng Nóng Sắt Thép Uy Tín – Thép VinaSteel
Thép VinaSteel nhận gia công mạ kẽm nhúng nóng sắt thép hộp, thép hình, thép ống, thép tấm tận xưởng Bình Dương và TP.HCM. Báo giá cạnh tranh, đầy đủ CO/CQ, giao hàng tận nơi bằng xe cẩu chuyên dụng.
Nâng tầm công trình với giải pháp mạ kẽm nhúng nóng từ Thép VinaSteel
Sử dụng dịch vụ gia công mạ kẽm nhúng nóng sắt thép Bình Dương từ VinaSteel là giải pháp đầu tư thông minh giúp nâng cao chất lượng và độ bền lâu dài cho công trình của bạn. Chúng tôi cam kết mang đến sản phẩm đạt tiêu chuẩn quốc tế, mức giá cạnh tranh cùng dịch vụ giao nhận tận nhà xưởng chuyên nghiệp nhất.
LIÊN HỆ TƯ VẤN VÀ ĐẶT HÀNG GIA CÔNG MẠ KẼM NHÚNG NÓNG
Hotline: 0966.38.79.53 Mr Sinh – 09.1399.1377 Ms Thư
Lưu ý: Nội dung trong bài viết mang tính chất tham khảo và được tổng hợp từ kinh nghiệm của đội ngũ kỹ sư Thép VinaSteel. Để nhận được tư vấn bóc tách khối lượng chuyên sâu cho công trình cụ thể, vui lòng liên hệ trực tiếp với chúng tôi.
